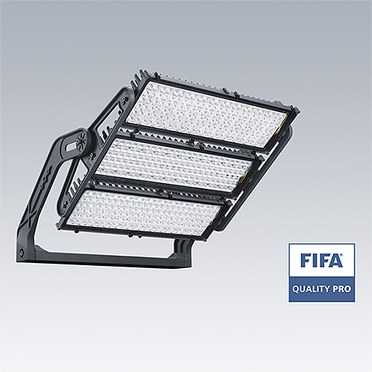

Kraftige LED-flomlys tilbelysning av sportsarenaer (for alle fra profesjonelle til rekreasjon) og andre bruksområder for arenabelysning
- BEST I KLASSEN – Høytytende belysning opp til 264 klm med eksepsjonell miljøbestandighet, overlegne termiske og vindegenskaper i tillegg til et stort utvalg av utganger og presis optikk
- INDIVIDUELL MODULSIKTING – Optisk smidighet og modulær oppbygging tillater forskjellige kombinasjoner av optikk, inkludert muligheten til å vippe hver enkelt LED-modul for å minimere antall armaturer og optimere vindegenskapene
- Enestående ytelse med den kompakte utstyrsboksen som kan monteres enten på armaturens ramme eller opptil 200 m unna. Det patenterte «fiskebein»-designet tillater maksimal luftgjennomstrømning for termisk effektivitet
- Fullstendig kontrollerbar løsning via DALI eller RDM-DMX tillater umiddelbar belysning, trinnvise belysningsnivåer og hendelsesbelysning med dynamiske belysningsscenarioer
- Intuitiv design for forenklet installasjon, med en tilkoblingsboks for hurtige reparasjoner og flere festemuligheter. Justerbare presisjonsinnstillinger for nøyaktig og rask modulvipping og -orientering
- For å påse egnethet for prosjektbruksområdene dine, bruk «myProduct» for å konfigurere den påkrevde versjonen. Det lokale salgsteamet vårt kan hjelpe deg med denne prosessen.
Utførelse
Body : die-cast aluminium EN AC-44300 modules with patented 'pin fins' for maximum thermal management, powder coated paint finish
Frame and stirrup : die-cast aluminium EN AC 44100 or fabricated sheet aluminium painted (all versions) or unpainted (2 & 3 module stirrup versions)
Aluminium: low copper content, suitable for use in harsh environments including swimming pools (gearbox to be mounted outside pool hall)
Glass: 4mm toughened, high transmission glass with anti-reflective treatment on both faces
Screws: zinc coated stainless steel A4 grade
Corrosion resistance: protected to classification C5 according to ISO 9223:2012
Installasjon og montering
Bracket mounted using different fixing points (one M20 screw or two M14 screws). Frame fixed to stirrup with M10 Hex screw with the possibility to move (100mm) the position horizontally (available only on 3 and 2 LED modules stirrup version). Tiltable LED modules fixed on frame via M8 Hex screws. Reversable stirrup allows 'under slung' mounting and different mounting configurations including suspension, wall mounting, surface mounting, roof mounting. The LED modules are pre-wired to a distribution box with an easy clamping connection system.
A separately supplied gearbox can be installed remotely up to 200m from the luminaire and is equipped with four different cable glands - 1 x M25 cable gland accepting cable diameter between 10 mm and 17 mm and wiring with plug-in terminals for wires up to 2,5mm² for mains supply (220-400V / 50-60Hz), 2 x M16 cable glands accepting cable diameter between 5 mm and 10 mm for control IN/OUT and 1xM32 cable gland accepting cable diameter between 13 mm and 21 mm wiring with plug-in terminals for wires up to 2,5mm² (one cable of 7-cores at length of customer choice not supplied by Thorn and used for electrical connection to the floodlight - 8-cores where NTC is used) – and LED signal to indicate the status of the gearbox. Four holes in power supply housing corners allow different mounting options, in accordance with the installation instructions.
A connection / junction box is included with 2 and 3 module versions.
A precision aiming device is available and adjustable on the top or bottom of each LED module.
