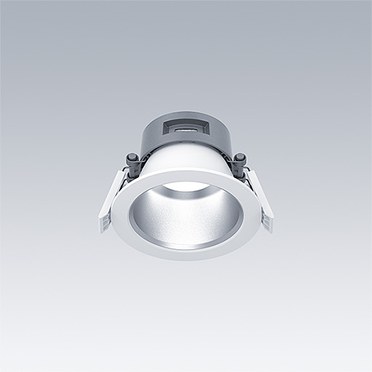

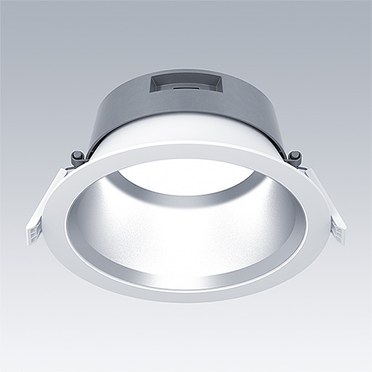

Chalice 3
En effektiv og bærekraftig LED-downlightserie med tre størrelser opptil 5000 lm.
- Høyest mulig armatureffektivitet for bruksområder med opptil 155 lm/W for reduserte energikostnader
- Komplett med fargetemperaturer 3000K, 4000K LED i CRI80 eller CRI90. Tilgjengelige lumenpakker mellom 800 og 5000 lm (avhengig av størrelse)
- Tre glatte reflektoroverflater: RSB med matt finish og bred stråle, RMB med høyglanset/blankpolert finish for bedre blendingskontroll (UGR19 i henhold til EN 12464), RWH med hvit finish og bred stråle
- Verktøyfri fjærklemmemontering, monteringsklar for montering i en rekke taktyper med en tykkelse på 1-40 mm. Ekstern, pluggbar driver for rask og enkel installasjon. Mulighet for gjennomkabling
- IP54 som standard for innfelte armaturer, IP65 tilgjengelig i myProduct. Armatur for høyt tak (5000 lm) i IP20, IP43 tilgjengelig i myProduct. Overflatemontert IP43 som standard, IP54 tilgjengelig i myProduct
Utførelse
Armaturhus: presstøpt aluminium for svært effektiv varmestyring med resirkulert innhold >90 %
Jevn reflektor i matt finish med bred stråle; reflektor/kant lagd av svært reflekterende polykarbonat av høy kvalitet
Jevn reflektor med høyglansfinish for bedre belysningskomfort i kontormiljøer (UGR19 i henhold til EN 12464)
Jevn reflektor i hvit finish med bred stråle; reflektor/kant lagd av svært reflekterende polykarbonat av høy kvalitet
Kant i farge lik RAL 9016
Installasjon og montering
Chalice 3 kan installeres uten bruk av verktøy, rett ut av esken, i en rekke taktyper. Egnet for taktykkelse på 1 til 40 mm. Total forsenkingsdybde på kun 100 mm muliggjør montering i lave eller snevre hulrom. Ekstern, pluggbar driver for rask og enkel installasjon og vedlikehold.
▼ Chalice 3 Fokusvarianter 830 HF
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 100 1400-830 HF RSB | LED | 0.30 | 92993713 | ||||||
| CHAL3 100 800-830 HF RSB | LED | 0.30 | 92993712 | ||||||
| CHAL3 150 1400-830 HF RSB | LED | 0.58 | 92993348 | ||||||
| CHAL3 150 2000-830 HF RSB | LED | 0.58 | 92993349 | ||||||
| CHAL3 150 3000-830 HF RSB | LED | 0.49 | 92993714 | ||||||
| CHAL3 200 1400-830 HF RSB | LED | 0.83 | 92993715 | ||||||
| CHAL3 200 2000-830 HF RSB | LED | 0.83 | 92993011 | ||||||
| CHAL3 200 3000-830 HF RSB | LED | 0.74 | 92993171 |
▼ Chalice 3 100
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 100 1400-840 EHF RSB | LED | 0.41 | 96108661 | ||||||
| CHAL3 100 800-840 EHF RSB | LED | 0.41 | 96108660 |
▼ Chalice 3 150
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 150 1400-840 EHF RSB | LED | 0.68 | 96108662 | ||||||
| CHAL3 150 2000-840 EHF RSB | LED | 0.68 | 96108663 | ||||||
| CHAL3 150 3000-840 EHF RSB | LED | 0.68 | 96108664 |
▼ Chalice 3 200
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 200 1400-840 EHF RSB | LED | 0.94 | 96108665 | ||||||
| CHAL3 200 2000-840 EHF RSB | LED | 0.94 | 96108666 | ||||||
| CHAL3 200 3000-840 EHF RSB | LED | 0.94 | 96108667 | ||||||
| CHAL3 200 5000-830 EHF FL RSB | LED | 1.39 | 92989426 | ||||||
| CHAL3 200 5000-840 EHF FL RSB | LED | 1.39 | 96108668 |
▼ Chalice 3 200, veggskive
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 200 3000-930 EHF WW RMB | LED | 0.96 | 93903102 | ||||||
| CHAL3 200 3000-930 EHF WW RSB | LED | 0.96 | 93903103 |
▼ Chalice 3 125 utenpåliggende montering
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 MSF125 1400-840 EHF RSB | LED | 1.19 | 96108673 | ||||||
| CHAL3 MSF125 800-840 EHF RSB | LED | 1.19 | 96108672 |
▼ Chalice 3 180 utenpåliggende montering
| Beskrivelse | Type | Vegt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 MSF180 1400-840 EHF RSB | LED | 2.67 | 96108669 | ||||||
| CHAL3 MSF180 2000-840 EHF RSB | LED | 2.67 | 96108670 | ||||||
| CHAL3 MSF180 3000-840 EHF RSB | LED | 2.67 | 96108671 |
▼ Chalice 3, tilbehør
| Beskrivelse | Vegt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAL3 100 CEILING RING 110-120 WH | 0.09 | 96108712 | |||||||
| CHAL3 100 CEILING RING 130-140 WH | 0.10 | 96108713 | |||||||
| CHAL3 200 FROSTED RING | 0.12 | 96108711 | |||||||
| CHALICE 150 CEILING RING 160-170 WH | 0.41 | 96633601 | |||||||
| CHALICE 150 CEILING RING 180-190 WH | 0.48 | 96633602 | |||||||
| CHALICE 200 CEILING RING 210-220 WH | 0.44 | 96633600 | |||||||
| CHALICE 200 CEILING RING 230-240 WH | 0.48 | 96633599 | |||||||
| CHALICE/CETUS3 200 CEILING RING 250MM WH | 0.56 | 96633598 | |||||||
| DL CONNECTION BOX 3P TERM+LINECT | 0.07 | 96635252 | |||||||
| DL CONNECTION BOX 5P TERM+LINECT | 0.07 | 96635253 | |||||||
| GRIPPLE SAFETY WIRE | 0.01 | 96239327 | |||||||
| T CONNECTOR WL 3POLE | 0.04 | 96635256 | |||||||
| T CONNECTOR WL 5POLE | 0.04 | 96635257 | |||||||
| T CONNECTOR WO 3POLE | 0.04 | 96635254 | |||||||
| T CONNECTOR WO 5POLE | 0.04 | 96635255 | |||||||
| TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI1 O-L | 0.07 | 22169178 | |||||||
| TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI2 O-L | 0.80 | 22169179 |
