Thorn leverer belysning til et bærekraftig læringssenter ved Riverbank grunnskoleLED-flomlys med høy ytelse og optikk i toppklasse for kontroll av sjenerende lys for sports- og områdebelysning

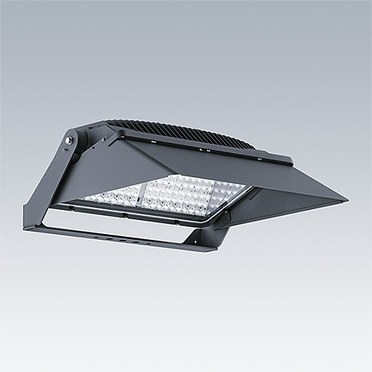

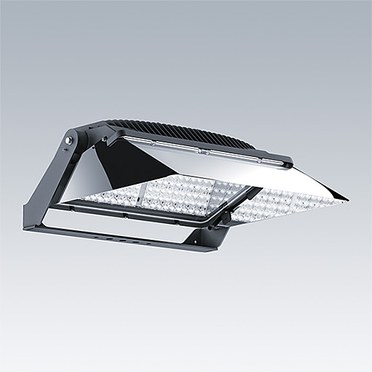

- Kompakt assymetrisk flomlys, med planglasskonseptet og integrert halvskjerm for total kontroll over blending og sjenerende lys (0 cd ved 90°)
- Maksimal optisk effektivitet og fleksibilitet med minimum lysforurensing. 4 presise lysfordelinger med 2 ulike halvskjermfinisher for lambert eller blank reflektering.
- Den atrasittlakkerte skjermen er også tilgjengelig i en versjon med bakspillkontroll som reduserer strølys ytterligere. En versjon uten skjerm er også tilgjengelig.
- DEN BESTE LYSKVALITETEN I KLASSEN leverer høyeste belysningskvalitet for sports- og områdebelysning.
- Overlegen ytelse takket være en kompakt driver som monteres i alle tilstander (bak på armaturen, opptil 200 m eksternt), og leverer høyeste ytelse for alle installasjoner.
- Fullstendig kontrollerbar løsning via DALI eller RDM-DMX tillater umiddelbar belysning, trinnvise belysningsnivåer ned til 25 % mimimum og hendelsesbelysning med dynamiske belysningsscenarioer
Utførelse
Armaturhus: presstøpt aluminium (EN AC-44300) lakkert antrasittgrå (likner RAL 7043).
Standard korrosjonsklasse C5 i henhold til ISO 9223:2012.
Visir: finish i rustfritt stål eller rustfritt stål lakkert i antrasittgrått (likner RAL 7043)
Festebøyle: galvanisert stål lakkert i antrasittgrått (likner RAL 7043)
Glass: 4 mm herdet
Skruer: rustfritt stål
Installasjon og montering
Pendelmontert ved bruk av forskjellige festepunkter (én M20-skrue eller to M14-skruer). Vippbart hus festet til festebøyle med M17 sekskantskrue. Vendbar pendel for nedhengt posisjon og forskjellige monteringskonfigurasjoner. Integrert tilkoblingsboks med 1 x M20-kabelgjennomføring som passer 5G-kabel og kabling med terminaler som trykkes inn uten skruer, for ledninger mellom 1 mm² og 1,5 mm² for LED-forsyning.
Forkoblingsboks er montert på pendelen (ved bruk av spesielt tilhørende tilbehør) eller eksternt opptil 200 m fra armaturen, og er utstyrt med fire forskjellige kabelgjennomføringer – 1 x M25 kabelgjennomføring som tar kabeldiameter 10–17 mm og kabling med skruterminaler for ledninger opptil 2,5 5mm² for strømforsyning (200–440 V / 50–60 Hz), 2 x M16 kabelgjennomføringer som tar kabeldiameter 5–10 mm for styring INN/UT, og 1 x M32-kabelinnføring som tar kabeldiameter 13–21 mm* kabling med skruterminaler for ledninger opptil 1,5 mm² (én kabel med 5 kjerner i lengden som kunden ønsker, leveres ikke av Thorn og brukes for elektrisk tilkobling til armaturen). *Merk: maksimal kabeldiameter på armaturens forkoblingsboks er 12 mm) – og LED-signal som indikerer status for forkoblingsboksen. Fire hull i vinklene for ulike monteringsalternativer.
Enkel sikteenhet tilgjengelig, justerbar øverst til venstre eller høyre på lyskasteren.
▼ Champion
| Beskrivelse | Systemeffekt (W) | Armaturlumen (lm) | Type | Vegt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| CHAMPION 264L-740 ANT | 935 | 117871 | LED | 20.41 | 96635275 | ||||
| CHAMPION 264L-740 V1 VSP ANT | 935 | 116166 | LED | 22.40 | 92917406 | ||||
| CHAMPION 264L-740 V1 VSR ANT | 935 | 119149 | LED | 22.40 | 96633215 | ||||
| CHAMPION 264L-740 V2 BSC ANT | 935 | 97989 | LED | 22.50 | 96635276 | ||||
| CHAMPION 264L-740 V2 VSP ANT | 935 | 115030 | LED | 22.40 | 96633302 | ||||
| CHAMPION 264L-740 V2 VSR ANT | 935 | 118439 | LED | 22.40 | 96633216 | ||||
| CHAMPION 264L-740 V3 VSP ANT | 935 | 113894 | LED | 22.40 | 96633301 | ||||
| CHAMPION 264L-740 V3 VSR ANT | 935 | 117871 | LED | 22.40 | 96633217 |
▼ Champion-tilbehør
| Beskrivelse | Vegt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| CHAMPION LED BIRD DETERRENT | 0.50 | 96633431 | |||||||
| CHAMPION LED GB BRACKET | 1.80 | 96633432 | |||||||
| CHAMPION LED MEMORY SETTING | 0.10 | 96633430 | |||||||
| CHAMPION LED SIMPLE AIMING DEVICE | 0.14 | 96633429 | |||||||
| CHAMPION LED VS FRONT | 1.05 | 96635277 | |||||||
| CHAMPION LED VS REAR | 0.78 | 96635278 |
▼ Champion-utstyrsbokser
| Beskrivelse | Vegt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ALG5 GB 1368W 0.70A 565V 2CH DA | 5.40 | 96671933 | |||||||
| ALG5 GB 1368W 0.70A 565V 2CH RDMX | 5.40 | 96671943 | |||||||
| ALG5 GB 1368W 0.85A 565V 2CH DA | 5.40 | 96671932 | |||||||
| ALG5 GB 1368W 0.85A 565V 2CH RDMX | 5.40 | 96671942 | |||||||
| ALG5 GB 1368W 1.05A 565V 2CH DA | 5.40 | 96671931 | |||||||
| ALG5 GB 1368W 1.05A 565V 2CH RDMX | 5.40 | 96671941 | |||||||
| ALG5 GB 1368W 1.25A 565V 2CH DA | 5.40 | 96671930 | |||||||
| ALG5 GB 1368W 1.25A 565V 2CH RDMX | 5.40 | 96671940 |
