Victor / VIC1 12L35-740 NR BP 3550 HFX CL2 ->

96276859

Produktblad

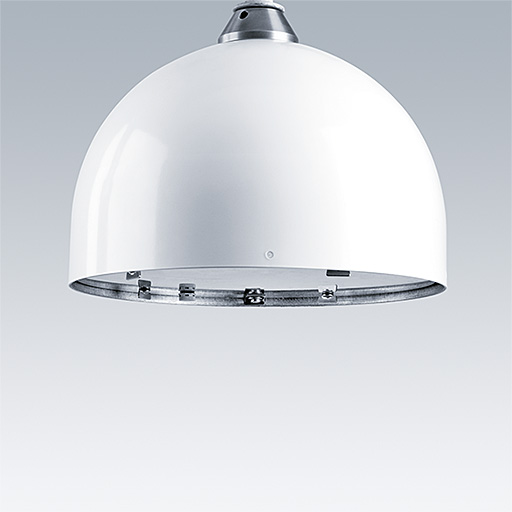

En liten LED-armatur for vei og gate i en moderne og tidløs design. 12 LED drives av 350mA med optikk for smal vei. DALI-dimming LED-driver. Klasse II elektrisk, IP66. Armaturhus i aluminium pulverlakkert Trafikkhvit RAL9016. Avskjerming: herdet plan glass. Armaturen pendles ved hjelp av braketter (Ø27G) til montering på mastetopp eller på vegg. Elektrisk tilkobling via 2 x 2,5 mm² koblingsklemme uten behov for verktøy. Utstyrt med krets for 50% strømreduksjon, effektiv 3 timer før og 5 timer etter en kalkulert midnatt. Ferdigkablet med 8 m 4-ledet kabel. Med 4000K LED

Mål: Ø363 x 277 mm
Luminaire input power: 14,6 W
Vekt: 5,5 kg
Vindflate: 0.084 m²

Mode selection
  • Lampeposisjon:STD - standard
  • Lyskilde:LED
  • Lysutbytte fra armatur*:2135 lm
  • Armatureffektivitet*:146 lm/W
  • Ra min.:70
  • Forkobling:1 x 28004654 DRV TR LCO 14W 500mA 38V D #C OD EXC3
  • Correlated colour temperature*:4000 Kelvin
  • Chromaticity tolerance (initial MacAdam):5
  • Merkelevetid (B10)*:L90 100000 h at 25 °C
  • Luminaire input power*:14,6 W
  • Dimming:DaliDim
  • LED
  • CE
  • GLedReP
  • IK08
  • IP66
  • LLedReP
  • SC2

Lysfordeling

Fotometrisk konfigurasjon
