  • R2L2 — R2L2 S 12L50 WR 740 CL1

R2L2 / R2L2 S 12L50 WR 740 CL1

96268410

▼ Fiche technique

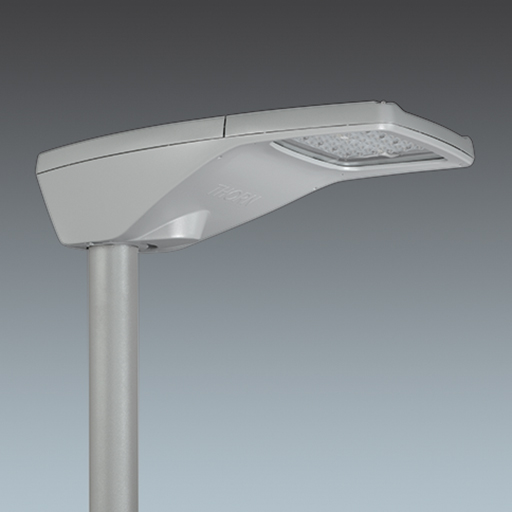

Lanterne d’éclairage routier LED Small avec 12 LED alimentées en 500mA avec optique Large route. Electronique, non gradable. Classe électrique I, IP66, IK08. Corps : aluminium (EN AC-44300) injecté, thermopoudré texturé gris clair. Fermeture : trempé plat verre. Visserie : Acier inox, traitement Ecolubric®. Montage top (Ø 60/76 mm, incliné 0°/5°/10°) ou montage latéral (Ø 34/42/49/60 mm, incliné 0°/-5°/-10°/-15°). Livré avec LED 4 000 K.

Dimensions : 655 x 362 x 155 mm
Puissance du luminaire: 20 W
Flux lumineux du luminaire: 2606 lm
Efficacité lumineuse du luminaire: 130 lm/W
Poids : 9,08 kg
Scx: 0.05 m²

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:2606 lm
  • Efficacité lumineuse du luminaire*:130 lm/W
  • Efficacité de la lampe:130 lm/W
  • Indice min. de rendu des couleurs:70
  • Convertisseur:1 x 96271287 DRV OS OT 40W 1.05A 56V D #1A0 4DIMLT2 E
  • Température de couleur:4000 Kelvin
  • Tolérance de la couleur (MacAdam intial):5
  • Vie utile nominale (B10)*:L90 100000h à 25°C
  • Puissance du luminaire*:20 W Facteur de puissance = 0,95
  • Equipement:FO
  • LED
  • CE
  • ENEC
  • IK08
  • IP66
  • Protection Class 1
  • Ta-25-50
