Voyager Star / VOYAGER STAR MSC ESC E3D SR

96637547

Produktblad

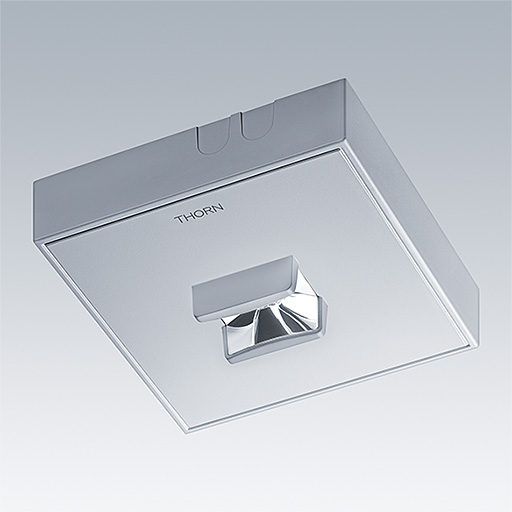

Høytytende, utenpåliggende LED-nødlysarmatur , Armatur med lokal batteriforsyning for 3 timer nødlys i kontinuerlig eller ikke-kontinuerlig modus, med automatisk test (autotest) via armatur, valgfri sentral overvåking via DALI, visning av armaturstatus via status-LED med optikk.. Armaturhus: presstøpt aluminiumslegering, pulverlakkert sølvgrå (nær RAL9006). Forkoblingsbrett: galvanisert stålplate. Linse: polykarbonat. IP40, Utenpåliggende takmontert armatur. Armaturen kan installeres raskt og vedlikeholdes uten verktøy. Elektrisk tilkobling (230 VAC) via maksimum 2,5 mm² kabel, sløyfing er mulig. Optimal varmestyring via varmeavleder. Konstant modus: +5 °C til +25 °C, ikke-konstant modus: +5 °C til +30 °C; strømforsyning: 220-240 V AC (+/- 10 %), 50-60 Hz Komplett med LED..

Frittstående armaturer med integrert nødlys trenger batterier som varer lenge. Thorn-batterier er robust og leveres med tre års garanti (egnethet underlagt vilkårene og i den utstrekning det beskrives i produsentens garanti for Thorn-produkter, hvilket skal gjelde analogt og som er tilgjengelig på http://www.thornlighting.com/en/products/5-year-guarantee/5-year-warranty/terms-of-guarantee_en.pdf. Batteriets garanti skal ikke tre i kraft hvis produktet er montert senere enn tre (3) måneder etter levering EXW (Incoterms 2010).

Luminaire input power: 4,5 W
Mål: 146 x 146 x 34 mm
Vekt: 0,75 kg

Mode selection
  • Lampeposisjon:STD - standard
  • Lyskilde:LED
  • Lysutbytte fra armatur*:113 lm
  • Total lysmengde for batteri-backup:113 lm
  • Armatureffektivitet*:25 lm/W
  • Ra min.:80
  • Forkobling:1 x 89800029 DRV EM TR LBS P ST DA 1W 1
  • Correlated colour temperature*:5700 Kelvin
  • Rated median useful life*:L90 50000 h at 25 °C
  • Luminaire input power*:4,5 W Effektfaktor = 0,4
  • Maintenance category CIE 97:D - Lukket IP2X
  • LED
  • CE
  • Hfree
  • IP40
  • SC1

Lysfordeling

Fotometrisk konfigurasjon
