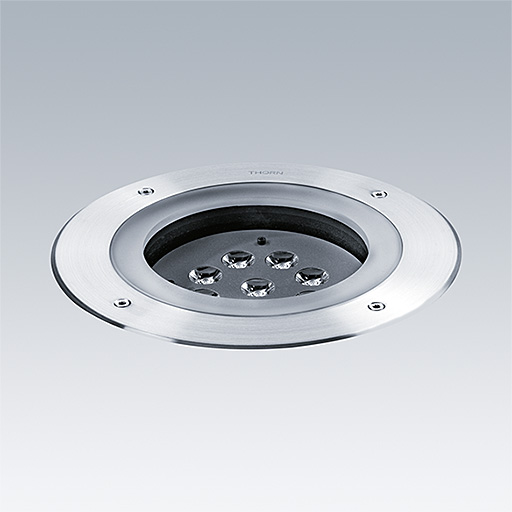

Mica

En serie runde, nedfelte armaturer som tåler å kjøres over

IP67-armatur med et stort utvalg i størrelser, rammer, monteringsdybder, lyskilder og styringssystem for alle applikasjoner
Justering av hellingsvinkel for varianter med delvis frostet glass (bortsett fra asymmetrisk lysfordeling A/S)
Integrert strømforsyning. Alle varianter er ferdigkablet med kabler behandlet med harpiks for bedre vanntetthet og hurtigere montering

Utførelse

Armaturhus: presstøpt aluminium, ENAB44100 (kobberfri) med pulverlakkert overflate gir god korrosjonsmotstand.
Ramme: rustfritt stål AISI 316L (3 mm tykt) behandlet mot korrosjon eller lakkert aluminium ENAB44100 (kobberfri).
Festeskruer: rustfritt stål
Frontglass: herdet halvmatt.
Glasstykkelse:
Mica Slim A og Mica Slim I: 19 mm med ramme i rustfritt stål og 15 mm med lakkert aluminium.
Mica Slim S: 15 mm med ramme i rustfritt stål og 12 mm med ramme i lakkert aluminium ENAB44100 (kobberfri).
Mica Slim SS: 12 mm med ramme i rustfritt stål og 10 mm med ramme i lakkert aluminium ENAB44100 (kobberfri).
Tetningsring: aldersbestandig silisium.
Innfellingsboks: polypropylen.
Kabel: (H07RN-F 3 x 1,5 mm²) min. 0,4 m lang for alle størrelser.
Tilbehør til kuppelformet vindu: lakkert aluminium ENAB44100 kun for Mica Slim SS-varianter.
Sklisikkert glass kan bestilles.
Holografiske filmer: polykarbonat som ikke gulner.
Alle varianter har integrert strømforsyning, men ikke dimming.

Installasjon og montering

Armaturen leveres komplett med armaturhus, innfellingsboks, ramme og glass. Alle varianter er ferdigkablet.

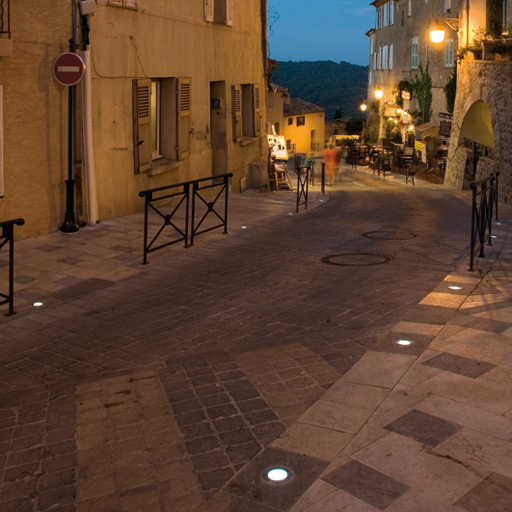

Ved bruk utendørs benyttes 30 cm dreneringsgrus eller tilsvarende dreneringssystem under den nedfelte armaturen for å lede bort vann. Innfellingsboksen kan felles inn i asfalten med god drenering når asfaltens temperatur er ca. 80 °C.
Armaturen må brukes i 45 minutter uten avskjermingsglass for å unngå at det samler seg fukt inne i huset.
Mica Slim kan installeres i områder med maksimal hastighet på 30 km/t for flate varianter og 20 km/t for kuppelvarianter.
For rask montering kan kablingen gjøres via IP68-kabeltilkoblinger (SAP-nr. 96260810, 96260809, 96272068 og 60800549). For gjennomgangskobling kan man benytte koblingsbokser i kapslingsklasse IP67 (SAP-nr. 96257909 og 96257908).
Alle varianter har integrert strømforsyning.
I samsvar med standarden EN60598-2-13 er maksimal statisk belastning 5000 kg for planglass med ramme i rustfritt stål og 3500 kg for planglass med ramme i aluminium.
Fargeskift med RGB er tilgjengelig med Mica Slim I. På RGB-varianter styres diodene med DMX-kontroll (medfølger ikke).
Montering av holografisk film: Åpne frontglasset og sett inn holografisk film under glasset med den myke siden av filmen i kontakt med glasset. Roter filmen for å oppnå ønsket effekt.

▼ Mica Slim SS LED

Beskrivelse	Systemeffekt (W)	Armaturlumen (lm)	Type	Vegt (kg)	SAP Code
MICA SLIM SS 1L35 ACC 24D 832 AL SF ecoCALC DIALux RELUX	2	86	LED	1.57	96271533
MICA SLIM SS 1L35 ACC 24D 832 RS SF ecoCALC DIALux RELUX	2	86	LED	1.74	96271534
MICA SLIM SS 1L35 ACC 24D 840 AL SF ecoCALC DIALux RELUX	2	92	LED	1.57	96271531
MICA SLIM SS 1L35 ACC 24D 840 RS SF ecoCALC DIALux RELUX	2	92	LED	1.74	96271532
MICA SLIM SS 1L35 ACC 24D BLU AL SF ecoCALC DIALux RELUX	2	23	LED	1.74	96271535
MICA SLIM SS 1L35 ACC 24D BLU RS SF ecoCALC DIALux RELUX	2	23	LED	1.74	96271536
MICA SLIM SS 1L35 ACC 7D 832 AL SF ecoCALC				1.57	96271480
MICA SLIM SS 1L35 ACC 7D 832 RS SF ecoCALC				1.74	96271477
MICA SLIM SS 1L35 ACC 7D 840 AL SF ecoCALC				1.57	96271479
MICA SLIM SS 1L35 ACC 7D 840 RS SF ecoCALC				1.74	96271476
MICA SLIM SS 1L35 ACC 7D BLU RS SF ecoCALC	2	23	LED	1.74	96271478
MICA SLIM SS 1L35 SOFT 832 AL FR ecoCALC				1.47	96271474
MICA SLIM SS 1L35 SOFT 832 RS FR ecoCALC				1.64	96271471
MICA SLIM SS 1L35 SOFT 840 AL FR ecoCALC				1.47	96271473
MICA SLIM SS 1L35 SOFT 840 RS FR ecoCALC				1.64	96271470
MICA SLIM SS 1L35 SOFT BLU AL FR ecoCALC	2	23	LED	1.47	96271475
MICA SLIM SS 1L35 SOFT BLU RS FR ecoCALC	2	23	LED	1.64	96271472
MICA SLIM SS 1L70 ACC 832 EDO W1 ecoCALC				1.47	96271488
MICA SLIM SS 1L70 ACC 832 EDO W2 ecoCALC				1.47	96271489
MICA SLIM SS 1L70 ACC 832 EDO W8 ecoCALC				1.47	96271490
MICA SLIM SS 1L70 ACC 840 EDO W1 ecoCALC				1.47	96271482
MICA SLIM SS 1L70 ACC 840 EDO W2 ecoCALC				1.47	96271484
MICA SLIM SS 1L70 ACC 840 EDO W8 ecoCALC				1.47	96271486
MICA SLIM SS 1L70 ACC BLU EDO W1 ecoCALC	2	23	LED	1.47	96271483
MICA SLIM SS 1L70 ACC BLU EDO W2 ecoCALC	2	23	LED	1.47	96271485
MICA SLIM SS 1L70 ACC BLU EDO W8 ecoCALC	2	23	LED	1.47	96271487

▼ Mica Slim S LED

Beskrivelse	Systemeffekt (W)	Armaturlumen (lm)	Type	Vegt (kg)	SAP Code
MICA SLIM S 3L35 ACC 10D 832 AL SF ecoCALC DIALux RELUX	4	226	LED	2.34	96271501
MICA SLIM S 3L35 ACC 10D 832 RS SF ecoCALC DIALux RELUX	4	226	LED	2.60	96271498
MICA SLIM S 3L35 ACC 10D 840 AL SF ecoCALC DIALux RELUX	4	243	LED	2.34	96271500
MICA SLIM S 3L35 ACC 10D 840 RS SF ecoCALC DIALux RELUX	4	243	LED	2.60	96271497
MICA SLIM S 3L35 ACC 10D BLU RS SF ecoCALC DIALux RELUX	4	61	LED	2.60	96271499
MICA SLIM S 3L35 ACC 23D 832 AL SF ecoCALC DIALux RELUX	4	183	LED	2.34	96271539
MICA SLIM S 3L35 ACC 23D 832 RS SF ecoCALC DIALux RELUX	4	183	LED	2.60	96271540
MICA SLIM S 3L35 ACC 23D 840 AL SF ecoCALC DIALux RELUX	4	195	LED	2.34	96271537
MICA SLIM S 3L35 ACC 23D 840 RS SF ecoCALC DIALux RELUX	4	195	LED	2.60	96271538
MICA SLIM S 3L35 ACC 23D BLU AL SF ecoCALC DIALux RELUX	4	49	LED	2.34	96271541
MICA SLIM S 3L35 ACC 23D BLU RS SF ecoCALC DIALux RELUX	4	49	LED	2.60	96271542
MICA SLIM S 3L35 SOFT 832 AL FR ecoCALC				2.20	96271495
MICA SLIM S 3L35 SOFT 832 RS FR ecoCALC				2.45	96271492
MICA SLIM S 3L35 SOFT 840 AL FR ecoCALC				2.20	96271494
MICA SLIM S 3L35 SOFT 840 RS FR ecoCALC				2.45	96271491
MICA SLIM S 3L35 SOFT BLU AL FR ecoCALC	2	23	LED	2.20	96271496
MICA SLIM S 3L35 SOFT BLU RS FR ecoCALC	2	23	LED	2.45	96271493

▼ Mica Slim A LED

Beskrivelse	Systemeffekt (W)	Armaturlumen (lm)	Type	Vegt (kg)	SAP Code
MICA SLIM A 4L50 SOFT 832 AL FR ecoCALC				4.43	96271507
MICA SLIM A 4L50 SOFT 832 RS FR ecoCALC				5.22	96271504
MICA SLIM A 4L50 SOFT 840 AL FR ecoCALC				4.43	96271506
MICA SLIM A 4L50 SOFT 840 RS FR ecoCALC				5.22	96271503
MICA SLIM A 4L50 SOFT BLU AL FR ecoCALC	2	23	LED	4.43	96271508
MICA SLIM A 4L50 SOFT BLU RS FR ecoCALC	2	23	LED	5.22	96271505
MICA SLIM A 5L90 ACC 28D 832 AL SF ecoCALC DIALux RELUX	16	887	LED	4.93	96271545
MICA SLIM A 5L90 ACC 28D 832 RS SF ecoCALC DIALux RELUX	16	887	LED	5.71	96271546
MICA SLIM A 5L90 ACC 28D 840 AL SF ecoCALC DIALux RELUX	16	976	LED	4.93	96271543
MICA SLIM A 5L90 ACC 28D 840 RS SF ecoCALC DIALux RELUX	16	976	LED	5.71	96271544
MICA SLIM A 5L90 ACC 28D BLU AL SF ecoCALC DIALux RELUX	16	186	LED	4.93	96271547
MICA SLIM A 5L90 ACC 28D BLU RS SF ecoCALC DIALux RELUX	16	186	LED	5.71	96271548
MICA SLIM A 5L90 ACC 8D 832 AL SF ecoCALC DIALux RELUX	16	884	LED	4.93	96271513
MICA SLIM A 5L90 ACC 8D 832 RS SF ecoCALC DIALux RELUX	16	884	LED	5.71	96271510
MICA SLIM A 5L90 ACC 8D 840 AL SF ecoCALC DIALux RELUX	16	974	LED	4.93	96271512
MICA SLIM A 5L90 ACC 8D 840 RS SF ecoCALC DIALux RELUX	16	974	LED	5.71	96271509
MICA SLIM A 5L90 ACC 8D BLU AL SF ecoCALC DIALux RELUX	16	193	LED	4.93	96271514
MICA SLIM A 5L90 ACC 8D BLU RS SF ecoCALC DIALux RELUX	16	193	LED	5.71	96271511

▼ Mica Slim I LED

Beskrivelse	Systemeffekt (W)	Armaturlumen (lm)	Type	Vegt (kg)	SAP Code
MICA SLIM I 15L25 SOFT RGB DMX AL FR ecoCALC				8.49	96271529
MICA SLIM I 15L25 SOFT RGB DMX RS FR ecoCALC				9.78	96271530
MICA SLIM I 7L50 ACC 22D RGB DMX AL SF ecoCALC				8.49	96271521
MICA SLIM I 7L50 ACC 22D RGB DMX RS SF ecoCALC				9.78	96271522
MICA SLIM I 9L50 SOFT 832 AL FR ecoCALC				8.49	96271525
MICA SLIM I 9L50 SOFT 832 RS FR ecoCALC				9.78	96271526
MICA SLIM I 9L50 SOFT 840 AL FR ecoCALC				8.49	96271523
MICA SLIM I 9L50 SOFT 840 RS FR ecoCALC				9.78	96271524
MICA SLIM I 9L50 SOFT BLU AL FR ecoCALC	2	23	LED	8.49	96271527
MICA SLIM I 9L50 SOFT BLU RS FR ecoCALC	2	23	LED	9.78	96271528
MICA SLIM I 9L90 ACC 28D 832 AL SF ecoCALC DIALux RELUX	27	1523	LED	8.49	96271551
MICA SLIM I 9L90 ACC 28D 832 RS SF ecoCALC DIALux RELUX	27	1523	LED	9.78	96271552
MICA SLIM I 9L90 ACC 28D 840 AL SF ecoCALC				8.49	96271549
MICA SLIM I 9L90 ACC 28D 840 RS SF ecoCALC				9.78	96271550
MICA SLIM I 9L90 ACC 28D BLU AL SF ecoCALC DIALux RELUX	27	320	LED	8.49	96271553
MICA SLIM I 9L90 ACC 28D BLU RS SF ecoCALC DIALux RELUX	27	320	LED	9.78	96271554
MICA SLIM I 9L90 ACC 8D 832 AL SF ecoCALC DIALux RELUX	27	1566	LED	8.49	96271517
MICA SLIM I 9L90 ACC 8D 832 RS SF ecoCALC DIALux RELUX	27	1566	LED	9.78	96271518
MICA SLIM I 9L90 ACC 8D 840 AL SF ecoCALC DIALux RELUX	27	1660	LED	8.49	96271515
MICA SLIM I 9L90 ACC 8D 840 RS SF ecoCALC DIALux RELUX	27	1660	LED	9.78	96271516
MICA SLIM I 9L90 ACC 8D BLU AL SF ecoCALC DIALux RELUX	27	329	LED	8.49	96271519
MICA SLIM I 9L90 ACC 8D BLU RS SF ecoCALC DIALux RELUX	27	329	LED	9.78	96271520

▼ Mica Slim LED holografiske filmer

Beskrivelse	Vegt (kg)	SAP Code
MICA SLIM A LED HOLO FILM 60X1° ecoCALC	0.95	96260436
MICA SLIM A LED HOLO FILM 60X60° ecoCALC	0.95	96260437
MICA SLIM A LED HOLO FILM 75X45° ecoCALC	0.95	96260438
MICA SLIM I LED HOLO FILM 60X1° ecoCALC	0.95	96260439
MICA SLIM I LED HOLO FILM 60X60° ecoCALC	0.95	96260440
MICA SLIM I LED HOLO FILM 75X45° ecoCALC	0.95	96260441
MICA SLIM S LED HOLO FILM 60X1? ecoCALC	0.45	96260433
MICA SLIM S LED HOLO FILM 60X60° ecoCALC	0.45	96260434
MICA SLIM S LED HOLO FILM 75X45° ecoCALC	0.45	96260435
MICASLIMSS/CESAR1CIRC LED HOLOFILM60X1° ecoCALC	0.45	96260430
MICASLIMSS/CESAR1CIRC LED HOLOFILM60X60° ecoCALC	0.45	96260431
MICASLIMSS/CESAR1CIRC LED HOLOFILM75X45° ecoCALC	0.45	96260432
