Le défi

Le célèbre club de football argentin des Boca Juniors avait besoin de remplacer le système de projecteurs de son terrain de l’Estadio Alberto J.Armando en prévision de la Copa Libertadores et de la Copa America de 2020, respectivement équivalentes à l’UEFA Champions League et à l’Europe Cup. Dans le cadre du projet , Thorn (membre de Zumtobel Group) a alors été chargé de fournir des projecteurs et un système de gestion.

La nouvelle installation devait satisfaire aux exigences de la Confédération sud-américaine de football (CONMEBOL) en matière d’éclairage, y compris celles pour la télédiffusion en HD et pour les ralentis. Le club recherchait également une solution qui améliorerait l’expérience globale des spectateurs de son stade légendaire, connu par ses fans du monde entier sous le nom de « La Bombonera » (« la boîte à bonbons »). En raison de la forme unique du stade, l’éclairage a été un vrai défi, comme l’explique Mariano R. Desirello, spécialiste en éclairage chez MRD Soluciones SA et consultant pour le club Boca Juniors :

« En tant que consultant pour le club Boca Juniors, je peux dire que la rénovation de l’éclairage du stade La Bombonera a représenté un véritable défi, surtout en raison de son architecture asymétrique. »

La solution d’éclairage

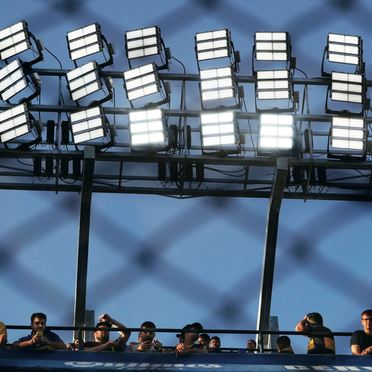

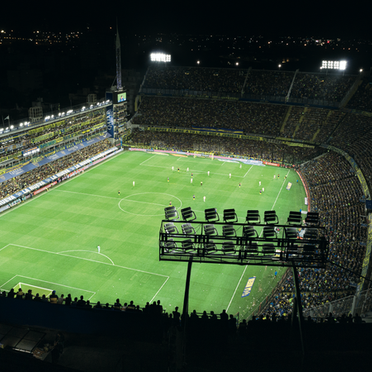

Des projecteurs Altis 3 modules de Thorn ont été choisis pour satisfaire aux exigences de la CONMEBOL en matière d’éclairage, qui demande une solution d’éclairage LED avec un éclairement horizontal moyen > 2000 lux et vertical > 1300 lux. Les 248 projecteurs installés atteignent aisément les niveaux d’éclairage requis. Avec un design intelligent composé de modules inclinables, ces luminaires LED puissants de 5700 K fournissent une lumière de haute qualité avec un large choix de configurations d’optiques. Le rendu des couleurs (IRC > 80) et le fonctionnement sans scintillement sont parfaitement adaptés à la télédiffusion en HD.

248 platines d’appareillage LED installées à distance ont été utilisées pour permettre l'intégration complète des projecteurs avec un système de gestion d’éclairage DMX reposant sur la technologie RDM, ce qui permet une gestion flexible de l’intégralité de l’éclairage à l’aide d’une simple tablette. En plus de prendre en charge des effets d’éclairages statiques et dynamiques en temps réel, le système peut aussi être personnalisé ou pré-programmé pour divers évènements et scénarios d’éclairage.

Le résultat

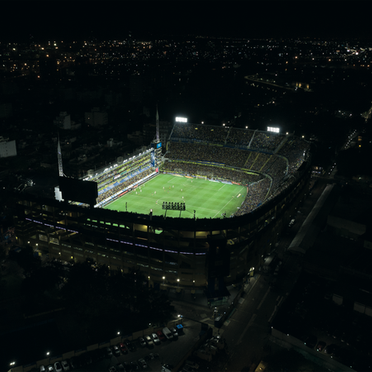

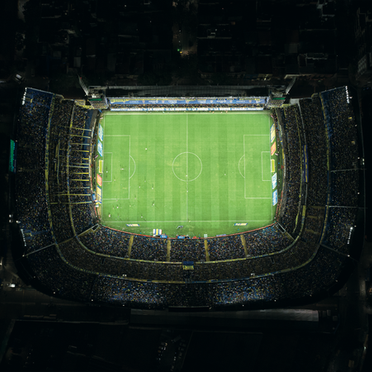

La Bombonera rayonne une fois de plus avec une luminosité digne de sa renommée parmi les fans de football. La nouvelle installation dépasse les normes d’éclairage requises par la CONMEBOL, et ce de manière très efficace, puisqu’elle offre un éclairage deux fois plus puissant que la solution précédente, tout en consommant 30 % d’énergie en moins. D’autre part, elle fournit le club avec une grande flexibilité d’éclairage pour mettre en scène de manière spectaculaire ses matchs à domicile et d’autres évènements. Comme le souligne Mariano R. Desirello, les projecteurs Altis se sont avérés être un excellent choix pour cette tâche :

« Grâce aux projecteurs Altis de Thorn, nous avons pu atteindre notre objectif. Comme vous pouvez le voir ici, c’était la bonne solution. »

La Bombonera était le dernier d’une série de stades de football pour lesquels Thorn a fourni des solutions d’éclairage. Il s’agit d’autres stades importants comme le Signal Iduna Park du BVB Borussia Dortmund et l’Opel Arena du FSV Mayence 05, tous deux situés en Allemagne. Oscar Gálvez, directeur régional de Zumtobel Group en Amérique du Sud, a résumé ainsi le projet de La Bombonera :

« C’était une très bonne expérience de travailler avec le club de football des Boca Juniors sur un projet aussi symbolique pour l’Amérique latine. Avec l’équipe Thorn et notre partenaire Darko, nous avons mis en place les technologies nécessaires pour satisfaire aux exigences actuelles du football professionnel en matière d’éclairage. »
