EFact

  • EFact
  • EFact

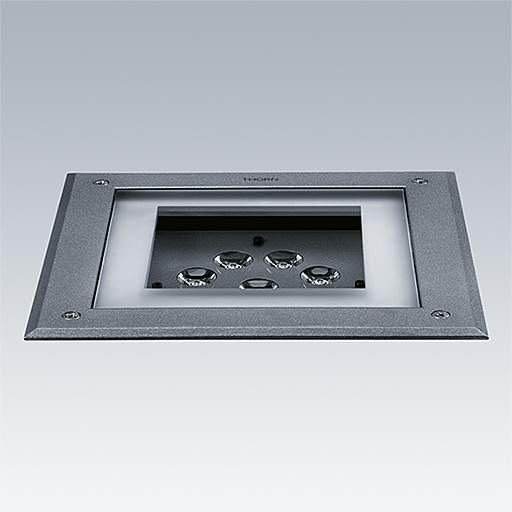

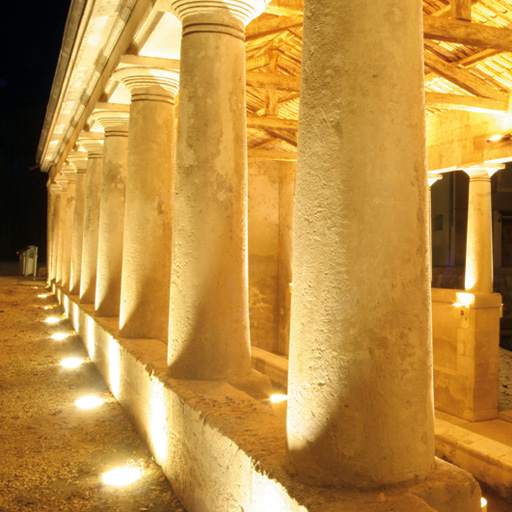

Gamme d’encastrés de sol réservée aux espaces piétonniers sans passage de véhicule complétée par une version Slim offrant des solutions plus polyvalentes

  • Refonte de la gamme en accord avec la nouvelle norme concernant les températures de contact : température de contact < 100°C pour les versions conventionnelles et < 40°C pour les versions LED
  • Large choix de solutions. Tailles, formes, sources, effets lumineux...
  • Réglage de l’angle d’inclinaison sur les versions équipées de verre semi-sablé (sauf versions asymétriques A/S)
  • Alimentation intégré et précâblage de série avec câbles résinés pour une étanchéité optimisée et durable

Matériaux et finition

Corps en fonderie d’aluminium ENAB44100 (sans cuivre), peinture texturée pour une meilleure résistance à la corrosion.
Collerette en acier inoxydable AISI 316L (2 mm d’épaisseur) traité anti-corrosion ou aluminium peint ENAB44100 (sans cuivre).
Vis de retenue : acier inoxydable
Verre de fermeture : verre sodique trempé semi-sablé ou sablé
Epaisseur des fermetures :
E/Fact 00 : 8 mm
E/Fact 0 : 8 mm
E/Fact 1 : 10 mm
E/Fact 2 : 12 mm
Joints : silicone anti-vieillissement.
Pot d’encastrement : polypropylène.
Câble : (H07RN-F 3 x 1,5 mm²) mini 0,4 m de long pour toutes les tailles.
Accessoires de la fenêtre du dôme : aluminium peint ENAB44100 pour les versions E/Fact0 rondes uniquement.
Verre antidérapant disponible sur demande.
Films holographiques : polycarbonate non jaunissant.
Toutes les versions disposent d’une alimentation intégrée mais non gradable.
Toutes les versions disposent d’un ballast électronique sauf E/Fact taille 2 : 35 W/70 W HIT

Installation et montage

Encastrés au sol :
Le luminaire est livré complet avec le corps, le pot d’encastrement, la collerette et le verre de fermeture.
Pour les applications extérieures, un drainage de 30 cm ou système de drainage équivalent est nécessaire sous le boîtier pour assurer l’évacuation de l’eau. Le pot d’encastrement peut être installé dans le bitume à condition d’un bon drainage et que la température du bitume soit d’environ 80°C.
Les luminaires doivent fonctionner ouverts durant 45 minutes afin d’évacuer l’humidité ambiante.
En accord avec la norme EN60598-2-13 la charge statique maximum admissible est de 1000 kg.
Résistance au fil incandescent : 750°C.
Installation au plafond ou au mur :
En raison des attaches et des accessoires du câble de sécurité (à commander séparément), toutes les versions E/Fact avec un cadre en aluminium peuvent être installées au plafond à l’aide de kits spéciaux (à commander séparément). Seules les versions E/Fact0 et E/Fact00 peuvent être installées au mur. La technologie d’éclairage RGB à changement de couleur est disponible et intégrée à la version E/Fact2. Pour les versions RGB, les LED sont pilotés par une commande DMX (qui n’est pas fournie).
Pour faciliter l’installation, le câblage peut être effectué par des connecteurs IP68 (codes SAP 96257910, 96260809 et 96272068). Pour un passage en coupure, les boîtiers de raccordement IP67 peuvent être utilisés (codes SAP 96257909 ou 96257908).
Film holographique pour les versions LED uniquement : ouvrir la fermeture en verre et insérer le film holographique sous le verre, grâce au joint, de manière à ce que le côté lisse du film entre en contact avec le verre. Faire tourner le film pour obtenir l’effet lumineux souhaité.

Prescription

Gamme d’encastrés de sol IP67 conforme à la norme EN60598-2-13 concernant les températures de contact. Disponible en 2 modèles (carré ou rond), 4 tailles (00, 0, 1, 2), 3 fermetures (sablé, semi-sablé, dôme avec fenêtres) et 2 finitions de cadre (acier inoxydable ou aluminium peint gris clair). Choix entre 3 couleurs de LED monochromatiques (blanc chaud, blanc neutre, bleu) ou dynamique RGB. Choix entre plusieurs distributions (intensive 7°, semi-extensive 24°, asymétrique avec source HID) et filtres holographiques en accessoires pour créer des effets lumineux avec les LED en fonction des projets. Inclinaison réglable pour les versions LED avec fermeture semi-sablée. Alimentation intégrée et précâblâge de série avec résinage interne afin d'optimiser l'étanchéïté dans le temps. Livré complet avec pot d'encastrement.

New Product
LumExpress Product
Produit eControl

EFact 00 LED carré

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
EFACT C00 1L35 ACC 24D 832 AL SF291LED0.7296271714
EFACT C00 1L35 ACC 24D 832 RS SF291LED0.7896271715
EFACT C00 1L35 ACC 24D 840 AL SF291LED0.7296271712
EFACT C00 1L35 ACC 24D 840 RS SF291LED0.7896271713
EFACT C00 1L35 ACC 24D BLU AL SF211LED0.7296271716
EFACT C00 1L35 ACC 24D BLU RS SF211LED0.7896271717
EFACT C00 1L35 ACC 7D 832 AL SF387LED0.7296271559
EFACT C00 1L35 ACC 7D 832 RS SF387LED0.7896271560
EFACT C00 1L35 ACC 7D BLU AL SF323LED0.7296271555
EFACT C00 1L35 ACC 7D BLU RS SF323LED0.7896271556
EFACT C00 1L35 ACC 7D 840 AL SF393LED0.7296271563
EFACT C00 1L35 ACC 7D 840 RS SF393LED0.7896271564
EFACT C00 1L35 SOFT 832 AL FR220LED0.7096271561
EFACT C00 1L35 SOFT 832 RS FR220LED0.7596271562
EFACT C00 1L35 SOFT BLU AL FR25LED0.7096271557
EFACT C00 1L35 SOFT BLU RS FR25LED0.7596271558

EFact 00 LED rond

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
EFACT R00 1L35 ACC 24D 832 AL SF291LED0.6496271708
EFACT R00 1L35 ACC 24D 832 RS SF291LED0.6896271709
EFACT R00 1L35 ACC 24D 840 AL SF291LED0.6496271706
EFACT R00 1L35 ACC 24D 840 RS SF291LED0.6896271707
EFACT R00 1L35 ACC 24D BLU AL SF211LED0.6496271710
EFACT R00 1L35 ACC 24D BLU RS SF211LED0.6896271711
EFACT R00 1L35 ACC 7D 832 AL SF387LED0.6496271571
EFACT R00 1L35 ACC 7D 832 RS SF387LED0.6896271572
EFACT R00 1L35 ACC 7D BLU AL SF323LED0.6496271567
EFACT R00 1L35 ACC 7D BLU RS SF323LED0.6896271568
EFACT R00 1L35 ACC 7D 840 AL SF393LED0.6496271575
EFACT R00 1L35 ACC 7D 840 RS SF393LED0.6896271576
EFACT R00 1L35 SOFT 832 AL FR220LED0.6296271573
EFACT R00 1L35 SOFT 832 RS FR220LED0.6696271574
EFACT R00 1L35 SOFT 840 AL FR221LED0.6296271577
EFACT R00 1L35 SOFT 840 RS FR221LED0.6696271578
EFACT R00 1L35 SOFT BLU AL FR25LED0.6296271569
EFACT R00 1L35 SOFT BLU RS FR25LED0.6696271570

EFact 0 LED carré

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
EFACT C0 1L50 SOFT 832 AL FR235LED1.4596271581
EFACT C0 1L50 SOFT 832 RS FR235LED1.5196271582
EFACT C0 1L50 SOFT 840 AL FR237LED1.4596271583
EFACT C0 1L50 SOFT 840 RS FR237LED1.5196271584
EFACT C0 1L50 SOFT BLU AL FR29LED1.4596271579
EFACT C0 1L50 SOFT BLU RS FR29LED1.5196271580
EFACT C0 3L50 ACC 22D 832 AL SF6329LED1.5696271726
EFACT C0 3L50 ACC 22D 832 RS SF6329LED1.5196271727
EFACT C0 3L50 ACC 22D 840 AL SF6346LED1.5696271724
EFACT C0 3L50 ACC 22D 840 RS SF6346LED1.5196271725
EFACT C0 3L50 ACC 22D BLU AL SF682LED1.5696271728
EFACT C0 3L50 ACC 22D BLU RS SF682LED1.5196271729
EFACT C0 3L50 ACC 9D 832 AL SF6326LED1.5196271589
EFACT C0 3L50 ACC 9D 832 RS SF6326LED1.5696271590
EFACT C0 3L50 ACC 9D 840 AL SF6346LED1.5196271591
EFACT C0 3L50 ACC 9D 840 RS SF6346LED1.5696271592
EFACT C0 3L50 ACC 9D BLU 9D AL SF682LED1.5196271593
EFACT C0 3L50 ACC 9D BLU 9D RS SF682LED1.5696271594

EFact 0 LED rond

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
EFACT R0 1L35 SOFT 832 AL EDO/W118LED1.1996272073
EFACT R0 1L35 SOFT 832 AL EDO/W2119LED1.1996272074
EFACT R0 1L35 SOFT 832 AL EDO/W4122LED1.1996272075
EFACT R0 1L35 SOFT 840 AL EDO/W1125LED1.1996272078
EFACT R0 1L35 SOFT 840 AL EDO/W2111LED1.1996272076
EFACT R0 1L35 SOFT 840 AL EDO/W4121LED1.1996272077
EFACT R0 1L50 SOFT 832 AL FR235LED1.2296271630
EFACT R0 1L50 SOFT 832 RS FR235LED1.2796271597
EFACT R0 1L50 SOFT 840 AL FR235LED1.2296271598
EFACT R0 1L50 SOFT 840 RS FR236LED1.2796271599
EFACT R0 1L50 SOFT BLU AL FR29LED1.2296271595
EFACT R0 1L50 SOFT BLU RS FR29LED1.2796271596
EFACT R0 3L50 ACC 22D 832 AL SF6329LED1.2896271718
EFACT R0 3L50 ACC 22D 832 RS SF6329LED1.3396271719
EFACT R0 3L50 ACC 22D 840 AL SF6346LED1.2896271720
EFACT R0 3L50 ACC 22D 840 RS SF6346LED1.3396271721
EFACT R0 3L50 ACC 22D BLU AL SF682LED1.2896271722
EFACT R0 3L50 ACC 22D BLU RS SF682LED1.3396271723
EFACT R0 3L50 ACC 9D 832 AL SF6326LED1.2896271604
EFACT R0 3L50 ACC 9D 832 RS SF6326LED1.3396271605
EFACT R0 3L50 ACC 9D 840 AL SF6346LED1.2896271606
EFACT R0 3L50 ACC 9D 840 RS SF6346LED1.3396271607
EFACT R0 3L50 ACC 9D BLU AL SF682LED1.2896271608
EFACT R0 3L50 ACC 9D BLU RS SF682LED1.3396271609

EFact 1 LED carré

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
EFACT C1 4L50 SOFT 832 AL FR664LED3.5996271620
EFACT C1 4L50 SOFT 832 RS FR664LED3.7296271621
EFACT C1 4L50 SOFT 840 AL FR668LED3.5996271622
EFACT C1 4L50 SOFT 840 RS FR668LED3.7296271623
EFACT C1 4L50 SOFT BLU AL FR615LED3.5996271616
EFACT C1 4L50 SOFT BLU RS FR615LED3.7296271617
EFACT C1 5L90 ACC 28D 832 AL SF16887LED3.8996271738
EFACT C1 5L90 ACC 28D 832 RS SF16887LED4.0296271739
EFACT C1 5L90 ACC 28D 840 AL SF16976LED3.8996271740
EFACT C1 5L90 ACC 28D 840 RS SF16976LED4.0296271741
EFACT C1 5L90 ACC 28D BLU AL SF16161LED3.8996271736
EFACT C1 5L90 ACC 28D BLU RS SF16161LED4.0296271737
EFACT C1 5L90 ACC 8D 832 AL SF16920LED3.8996271612
EFACT C1 5L90 ACC 8D 832 RS SF16920LED4.0296271613
EFACT C1 5L90 ACC 8D BLU AL SF16193LED3.8996271610
EFACT C1 5L90 ACC 8D BLU RS SF16193LED4.0296271611

EFact 1 LED rond

DescriptionPuissance système (W)Flux sortant (lm)   TypePoids (kg)Code SAP
EFACT R1 4L50 SOFT 832 AL FR664LED2.9996271634
EFACT R1 4L50 SOFT 832 RS FR664LED2.9996271635
EFACT R1 4L50 SOFT 840 AL FR664LED2.9996271636
EFACT R1 4L50 SOFT 840 RS FR664LED2.9996271637
EFACT R1 4L50 SOFT BLU AL FR615LED2.9996271632
EFACT R1 4L50 SOFT BLU RS FR615LED2.9996271633
EFACT R1 5L90 ACC 28D 832 AL SF16887LED3.2996271732
EFACT R1 5L90 ACC 28D 832 RS SF16887LED3.4196271733
EFACT R1 5L90 ACC 28D 840 AL SF16976LED3.2996271734
EFACT R1 5L90 ACC 28D 840 RS SF16976LED3.4196271735
EFACT R1 5L90 ACC 28D BLU AL SF16161LED3.2996271730
EFACT R1 5L90 ACC 28D BLU RS SF16161LED3.4196271731
EFACT R1 5L90 ACC 8D 832 AL SF16920LED3.2996271626
EFACT R1 5L90 ACC 8D 832 RS SF16920LED3.4196271627
EFACT R1 5L90 ACC 8D 840 AL SF16976LED3.2996271628
EFACT R1 5L90 ACC 8D 840 RS SF16976LED3.4196271629
EFACT R1 5L90 ACC 8D BLU AL SF16193LED3.2996271624
EFACT R1 5L90 ACC 8D BLU RS SF16193LED3.4196271625
